測量高絕緣電阻時，應在試品兩測量端之間的表面上套一導體保護環，并將該導體保護環用一測試線連接到儀表的G端，以消除試品表面泄漏電流引起的測量誤差，保障測試準確。尤其在對儀表檢定時G端應接在電阻箱的的G端，以保證正常檢定。
產品特點

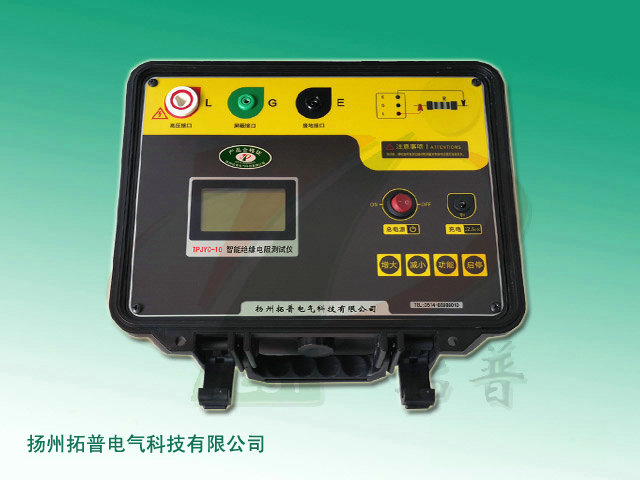

絕緣電阻測試儀，具有5個量程：500V, 1000V, 2500V, 5000V，測試最大可達5TΩ，還有手動升壓功能。
●嚴格按照安全標準設計
●絕緣電阻量程5TΩ/10kV
●短路電流可調節，可達5mA（可以訂制高達10mA短路電流產品）。
●自動顯示極化指數（PI）,誘電吸收比（DAR）的測試值，可測試漏電流和電容量。
●抗干擾性能優越，在干擾電流達到2mA時，儀器仍然保證測試精度。
●容性試品快速放電，電纜測試時，無需要人工放電，儀器自動快速放電。
●2種電源方式：使用鋰離子電池供電，續航時間可達6個小時(5000V空載時)。 同時可以在使用狀態中充電。停電時，可自動從AC電源供電轉換為電池供電。
●全中文顯示，中文提示操作，簡單明了，并且可以顯示絕緣電阻模擬柱。
●數字濾波功能，外部影響造成顯示值發生偏差時刻使用濾波功能減輕影響。
●完善的保護功能，并且備熔絲燒斷提示功能。
技術參數
安全規格
IEC 61010-1    CAT.IV  600V 污染度2
IEC 61326      EMC 規格：測試，控制和檢驗用電氣設備
IEC60529 IP64 （外盒合閉狀態）
●交流電源：220V±10%，50/60 HZ ，20 VA
●電池供電：16.8V鋰離子電池
●電池續航時間：5000V空載，約6小時
●測試電壓精度：標稱值的100% 到110%
●電壓測量精度：5%+10V
●電流測試量程：10mA
●電流測量精度：5%+0.2nA
●短路電流：2到5mA，可調節輸出(可訂制10mA短路電流)
●電容測試量程：20uF
●電容測試精度：15%+0.03uF
●電容試品放電速率：從5000V到10V，0.5S/µF
●絕緣電阻測試量程和精確度（溫度：23±5ºC ，相對溫度：45 – 75%RH）
